Глава 16. Цветовой шар

Вместо круга здесь необходим тот самый шар, который уже Филиппом Отто Рунге был представлен как наиболее подходящая форма для проведения цветовой систематизации. Шар является элементарной объемной и симметричной формой, позволяющей наиболее полно выразить многообразные свойства цвета. Он позволяет составить отчетливое представление о законе дополнительных цветов и наглядно показать все основные взаимоотношения хроматических цветов, а также их взаимодействие с черным и белым цветом. Если мы представим себе цветовой шар прозрачным, в каждой точке которого находится определенный цвет, то у нас сразу появится возможность представить все цвета в их взаимоподчиненности. Каждая точка шара может быть определена с помощью своего меридиана и своей параллели. Для отчетливого представления о цветовом порядке нам понадобиться шесть параллелей и двенадцать меридианов.

На поверхность шара мы наносим шесть параллелей, расположенных на одинаковом расстоянии друг от друга и образующих семь зон, и перпендикулярно к ним, от полюса к полюсу, проводим 12 меридианов. В экваториальной зоне, в двенадцати одинаковых секторах располагаются все чистые цвета двенадцатичастного цветового круга. Полярные зоны покрываются белым цветом в верхней части и черным — в нижней. Между белым цветом и экваториальной зоной каждого чистого цвета последовательно располагаются две ступени его осветления. От экваториальной зоны в сторону темного полюса мы также даем к каждому чистому цвету по две, но теперь уже затемненные ступени. Поскольку каждый из двенадцати чистых цветов имеет свою картину перехода от светлого к темному, то ступени по направлению к белому и черному цвету должны быть рассчитаны для каждого цвета отдельно. Чистый желтый цвет, например, очень светел и поэтому его два осветленных тона очень близки между собой, в то время как оба затемненных — очень далеки друг от друга. Фиолетовый цвет — самый темный из чистых цветов и его осветленные оттенки значительно отдалены один от другого, в то время как затемненные — очень близки. Каждый из двенадцати цветов должен быть осветлен и затемнен исходя из его основного характера. Таким образом мы получаем два осветленных и два затемненных цветовых круга, в каждом из которых различные цвета обладают различной светлотой. Так, в первом поясе осветления желтый цвет будет намного светлее фиолетового, то есть в каждом поясе все двенадцать цветов не имеют одинаковой светлоты.

Поскольку цветовой шар нельзя показать при иллюстрировании в трех измерениях, то мы вынуждены спроецировать его сферическую поверхность на плоскость. Если посмотреть на этот шар сверху, то в его центре мы увидим белую зону, которая заключена между двух поясов осветленных оттенков, и половину экваториальной зоны чистых цветов. Глядя же на цветовой шар снизу, увидим в центре черную зону, затем две, прилегающие к ней затемненные зоны и половину экваториальной части чистых цветов.

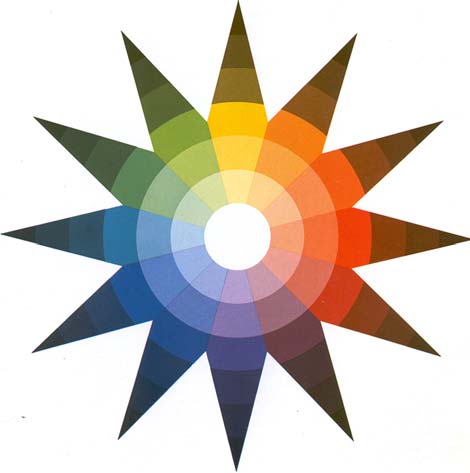

 Для того чтобы сразу увидеть всю поверхность цветового шара, мы должны представить себе более темное полушарие разрезанным по меридианам и спроецированным на плоскости. В результате мы получаем двенадцатиконечную звезду, показанную на рисунке 48. В ее центре находится белый цвет. К нему примыкают зоны осветленных, за которыми следуют зона чистых и две зоны затемненных цветов, с черным цветом на самом конце лучей этой цветовой звезды.

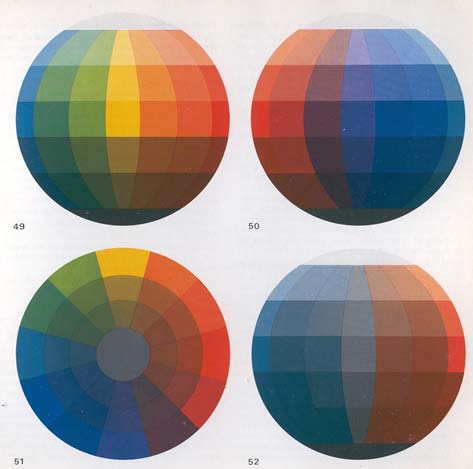

 На рисунке 49 мы видим общую поверхность цветового шара. В ее экваториальной зоне расположены чистые цвета, которые постепенно в два этапа осветляются и сливаются с белым поясом. Тоже происходит и в противоположном «полушарии», где чистые цвета также постепенно в два этапа затемняются и переходят в черный цвет. На рисунке 50 подобный же процесс показан на обратной стороне шара и вся его поверхность, таким образом, становится полностью охваченной.

Если же мы хотим понять, что происходит внутри шара, то должны произвести его рассечение.

На рисунке 51 дается горизонтальное сечение цветового шара по экватору, где мы замечаем зону нейтрального серого цвета в центре и кольцо из чистых цветов по внешней стороне. В двух зонах между чистыми цветами и серым идут мрачные тона смесей дополнительных цветов. Если мы возьмем два противоположных цвета экваториальной зоны, то получим все степени затемнения, которые были представлены на рисунках 23-28 в разделе дополнительных цветов. Подобные поперечные сечения могут быть произведены по линии любых пяти поясов шара.

В центре шара по его вертикальной оси от белого полюса к черному проходит ряд серых тонов. Наше изображение ограничивается семью ступенями осветления, и поэтому четвертая ступень серых тонов должна соответствовать среднему серому тону между белым и черным, причем этот серый цвет образует середину шара. Подобный же серый цвет может быть получен путем смешивания любых двух дополнительных цветов.

На рисунке 52 показано вертикальное сечение цветового шара по цветовой зоне красно-оранжевый — сине-зеленый. В экваториальной части этого сечения слева располагается сине-зеленый цвет и справа — красно-оранжевый в их предельной насыщенности. Затем в сторону центральной оси идут по две ступени их смешанных вариантов, а вся экваториальная цепочка в целом постепенно осветляется к белому полюсу и затемняется — к черному. Следует обратить внимание на то, что степень осветления и затемнения ступеней должна быть равной и соответствовать серому тону каждой ступени.

Упражнения с цветовыми градациями в горизонтальных и вертикальных сечениях совершенствуют наше представление о цвете. В горизонтальных рядах организуются чистые цвета, в вертикальных даются их градации в сторону осветления и затемнения. Эта систематизация позволяет развить нашу чувствительность к цвету, как с точки зрения его восприятия, так и с точки зрения ощущения степеней осветленности и затемненности цвета.

Цветовой шар дает возможность представить:

чистые спектральные цвета, расположенные по экватору сферической поверхности;

смешанные цвета дополнительных пар, расположенные в горизонтальных сечениях;

смеси любых пар дополнительных цветов, осветленных по направлению к белому полюсу и затемненных по направлению к черному.

Предположим, что мы имеем магнитную стрелку, закрепленную в центре цветового шара. Если мы направим конец стрелки на какую-либо точку шара, то другой ее конец будет направлен на симметричную точку и цвет, дополнительный к первому. Если конец стрелки будет указывать на вторую ступень светлоты красного цвета, а именно — на розовый цвет, то другой конец стрелки будет указывать на такую же ступень затемненного дополнительного зеленого цвета. Если мы направим конец стрелки на вторую затемненную ступень оранжевого цвета, а именно — на коричневый цвет, то другой конец магнитной стрелки укажет нам вторую ступень осветления синего цвета. Таким образом, мы узнаем, что не только противолежащие цвета, но и ступени их светлоты находятся в тесной взаимосвязи друг с другом.

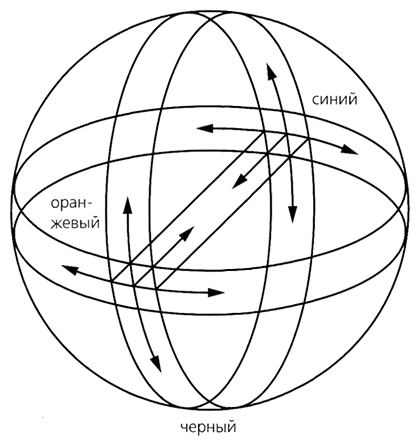

 На рисунке 53 показаны пять основных способов перехода между двумя контрастирующими цветами. Если мы хотим работать с парой дополнительных цветов, например, оранжевым и синим, и начнем искать цвета, которые их объединяют, то мы должны сначала локализовать оба эти цвета на цветовом шаре. Оранжевый, расположенный на экваториальной линии, будет двигаться к красному и далее к фиолетовому, это в одном направлении, а в другом — к желтому и зеленому, переходя в синий. Это — горизонтальные варианты движения цвета. Но тот же самый оранжевый, следуя по меридиану, будет объединяться с синим через светло-оранжевый, белый и светло-голубой, это в одном направлении, а в другом — через темно-оранжевый, черный и темно-синий. И это — вертикальный путь их взаимосвязи.
