Система впрыска Common Rail: устройство, особенности, принцип работы

Система впрыска Common Rail является прогрессивной системой впрыска, которая применяется в большинстве современных дизельных двигателей. Данная система предусматривает разделение всех процессов при подаче и впрыске топлива. Система данного типа была разработана ведущими специалистами компании Bosch.Использование подобной системы позволяет в значительной степени снизить расход дизтоплива, уменьшить токсичность и шумность дизелей. Именно поэтому к существенным преимуществам системы Common Rail можно отнести широкий диапазон утанавливаемого давления при подаче топлива на различных рабочих режимах двигателя, а также контроль над моментом впрыска.

Устройство системы Common Rail

Система впрыска данного типа является двухконтурной, в состав которой входят:

  • контур ВД (высокого давления), оснащенный топливным насосом высокого давления (ТНВД); форсунки, дозирующий клапан, контрольный клапан (регулятор давления), рампа и аккумулятор;
  • контур НД (низкого давления) с топливным электронасосом; компенсационный бачок, фильтр, насос шестеренного типа

Из топливного бака с помощью насоса низкого давления топливная смесь проходит через фильтр и компенсационный бачок и попадает в ТНВД. Далее топливный насос перекачивает дизтопливо в аккумулятор под высоким давлением. Из аккумулятора топливо поступает в форсунки, а в дальнейшем распрыскивается в камеру сгорания.

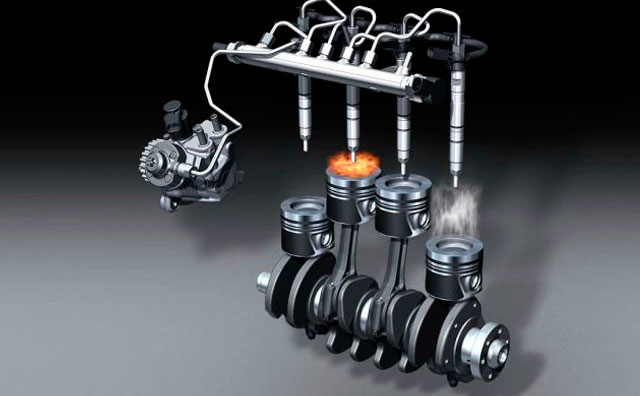

Схема устройства системы впрыска Common Rail

Топливный насос

ТНВД используется для подачи топлива в топливную рампу под высоким давлением до 1600 бар.

Форсунки

Основным назначением форсунок является подача ТС в камеру сгорания через впускные клапаны. Форсунки соединяются с рампой при помощи топливных подводов. В подобной системе используется два вида форсунок – пьезофорсунки и электрогидравлические форсунки.

Дозирующий клапан

Клапан данного типа предназначен для замера нужного объема дизтоплива, поступающего в топливный насос.

Контрольный клапан

Такой клапан используется для контроля над давлением топлива, которое создается втопливной системе при различных рабочих режимах двигателя. Клапан располагается на рампе.

Рампа

Рампа выполняет несколько функций – накапливает дизтопливо под высоким давлением, а также выравнивает любые скачки давления, которые появляются во время распределения топлива по форсункам.

Блок управления

Все рабочие процессы, которые происходят в топливной системе дизельных двигателей, контролируются блоком управления. Сама же система управления состоит из блока управления, датчиков и механизмов исполнения.

В системе Common Rail, впрочем, как и в любой другой топливной системе предусмотрены стандартные входные датчики для определения количества оборотов двигателя, температурного режима поступающего воздуха, давления топливной смеси, уровня кислорода, температуры жидкости-хладагента, положения педали акселератора и др.

К механизмам исполнения можно отнести форсунки, клапан дозирования ТС и контрольный клапан.

Принцип работы системы Common Rail

В данной системе впрыска предусмотрена многократная подача топлива на протяжении одного рабочего цикла ДВС. Итак, подача топлива в Common Rail включает в себя три этапа впрыска – предварительный, основной и дополнительный.

На этапе предварительного впрыска топливо подается в небольшом количестве с целью повышения температуры и давления внутри камеры. Это позволяет ускорить воспламенение топливной смеси, снизить уровень шума и токсичности двигателя.

Количество предварительных впрысков зависит от рабочих режимов двигателя:

  • для работы двигателя вхолостую допускается два предварительных впрыска;
  • для работы двигателя на высоких оборотах допускается только один предварительный впрыск;
  • для работы двигателя на полной мощности предварительный впрыск исключен.

Основная подача топлива обеспечивает прохождение всех основных рабочих циклов двигателя.

Дополнительный впрыск необходим только для увеличения температуры выхлопных газов и удаления микрочастиц сажи в предназначенном для этого фильтре.

Система постоянно совершенствуется, и основным параметром, который успешно удалось изменить, является уровень рабочего давления подачи топлива.

Если еще в 1999 году максимальное давление для подачи топлива составляло 140 МПа, то в 2009 году оно достигло уровня в 220 МПа. Здесь все просто, чем выше уровень давления, тем больше объем топлива подается в систему, а, значит, выше мощность ДВС.
